详情介绍
软件特色介绍
protel dxp 2004 是一款电子设计自动化（eda）软件，是 2000 年代初期电子工程领域的主流工具之一。它以 windows 操作系统 为基础，集成了 电路原理图设计、pcb 布局布线、仿真分析、元件库管理 等功能，支持从概念设计到生产制造的全流程。
双语菜单与国际化支持
支持 中英文双语切换，用户可通过菜单设置调整界面语言，降低非英语国家用户的学习门槛。
提供 国际化工作环境，适合跨国团队协作，减少沟通障碍。
集成式元件库
元件符号（symbol）、封装（footprint）、spice 仿真模型、si 信号分析模型 四合一，避免传统软件中元件与封装分离导致的错误。
附带 68,000+ 个预置元件，覆盖常见电子元件，支持用户自定义修改或创建新元件。
高效自动布线与规则驱动设计
采用 改进型 situs topological autorouting 算法，支持单端/差分信号布线、复杂电源网络设计，布线成功率高达 90% 以上。
提供 设计规则检查（drc），用户可在原理图阶段定义板层规则（如线宽、间距、网络匹配长度等），确保设计符合制造要求。
多层次设计与重复利用
支持 多层次原理图设计，可将复杂电路分解为多个子模块，提高可读性和维护性。
提供 重复式设计功能，用户可复用部分电路图，减少重复劳动。
仿真与信号完整性分析
内置 spice 3f5 混合信号仿真引擎，支持模拟/数字电路联合仿真，验证电路功能稳定性。
提供 信号完整性（si）分析工具，可检测过冲、下冲、阻抗失配等问题，优化高速电路设计。
跨平台兼容与文件交换
支持 dxp、dwg、hyperlynx 等格式导入/导出，可与 autocad、orcad 等软件协同工作。
提供 版本控制支持，方便团队管理设计迭代。
软件功能

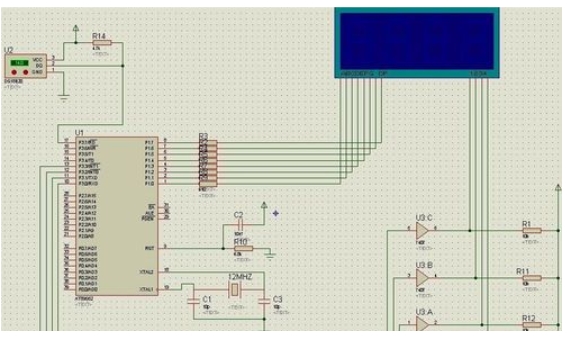

电路原理图设计
绘制工具：支持矩形、椭圆、箭头、文字标注等，可插入图片或注释。
电气规则检查（erc）：自动检测电源/地连接、信号路径等错误。
参数化元件：通过添加参数实现元件复用，例如调整晶体管参数改变放大倍数。
pcb 布局布线
交互式布局：支持手动调整元件位置，提供 3d 预览 功能，可多角度查看 pcb 及焊装元件效果。
自动布线：基于拓扑逻辑路径映射技术，摆脱传统网格约束，支持 74 个板层设计（含 32 层信号层、16 层内层电源层等）。
板层分割与颜色管理：自动以不同颜色区分板层，便于设计者辨别与管理。
混合信号仿真：支持连续模拟信号和离散数字信号同步仿真。
信号完整性分析：测试网络阻抗、信号斜率等参数，生成 drc 报告指出违规细节。
元件库管理
集成库编辑器：允许用户修改现有元件封装或创建新封装。
多库支持：可同时打开多个库文件，支持 idf、vrml 格式输出，实现与机械 cad 双向交互。
文件管理与协作
三种文件模式：
单一数据库文件（如 protel 99se 的 .ddb）；
windows 分离文件（无需 odbc 数据库）；
混合模式（数据库外存为独立文件）。
多屏幕显示：支持同一文件在多个窗口中显示，方便对比设计。
